車輛大數據應用系統建設將以過車數據和車輛圖片為核心數據，聯動公安網上業務數據（如?？趲?、流口庫、車輛登記庫、盜搶車輛庫、前科犯罪人員庫等）進行車輛、人員、案件、現場勘查、電磁軌跡及社會資源數據的關聯串并和碰撞比對，對高危車輛進行深度數據挖據，倍增數據價值，服務警務實戰，提高城市公共安全服務水平。
車輛大數據系統可以實現以下業務目標：
1) 和已建/新建卡口系統無縫對接，實時讀取卡口過車數據和車輛圖片，進行過車信息大數據分析和圖片車型二次識別。系統可以按管理部門實戰需求建立高危車輛預警模型，通過卡口與公安信息網的數據碰撞分析、深度挖掘，為公安管理部門的查閱和進一步處理提供支撐；
2) 發生案件后，公安部門可以結合車輛大數據應用系統中積累的車輛屬性信息（車輛屬性、車輛行為軌跡、車主屬性、關系人屬性）和各個過車的車型研判信息，排除假牌、套牌、號牌污損等常見手段的干擾，再通過與案件相關區域等信息條件碰撞比對，使用車輛技戰法層層過濾嫌疑車輛，進行針對性排查；
以創建“平安城市”為目標，密切結合公安實戰應用需求，充分運用高清監控技術、視頻分析技術、車輛識別與分析技術、業務系統集成技術等先進技術，在海量視頻信息中有目的地提取有效信息，對重點車輛出現進行實時預警并對其行徑軌跡進行跟蹤分析；利用車型二次識別技術，排除常見的假牌、套牌、無牌車的干擾，快速定位到目標車輛；基于車牌和車型的技戰法，對車輛的落腳點、同行車等進行分析，破解傳統單純依靠車牌進行分析應用的難題，提升案件處置的準確性和實效性。
同時，系統采用AR技術與公安車輛業務相融合，目標是在屏幕上把虛擬世界套在現實世界并進行互動。隨著前后端運算能力的提升，通過AR等技術與視頻圖像算法、視頻壓縮及傳輸、云計算、大數據等科學技術的深度融合，視頻監控系統作為關鍵性內容的輸入端和圖像、數據的處理端，增強用戶對周邊環境的洞察。打造指揮作戰“一張圖”，將指揮作戰所需要的警情信息、警力分布及狀態、數據采集資源、社會資源、預案、異常數據、單位重點數據等各類信息要素綜合展現在一張電子信息地圖上，指揮人員只要查看該地圖，即可實時掌握全區異常情況、各單位警力工作情況、重點單位信息等內容，為快速偵破提供基礎，指揮作戰提供便利，為決策提供依據。
車輛大數據系統圍繞公安實戰需求，利用大數據分析技術、深度學習和模式識別技術、分布式集群計算與實時搜索引擎技術、海量數據挖掘技術，實現對視頻監控圖像（以車輛圖片應用為主）的結構化提取分析，便于實時搜索查找和聯網共享。系統建成后，能夠與目前公安網內各類警務信息系統實現對接，交互各類型信息資源，實現數據信息關聯和碰撞串并分析。系統總體架構為：

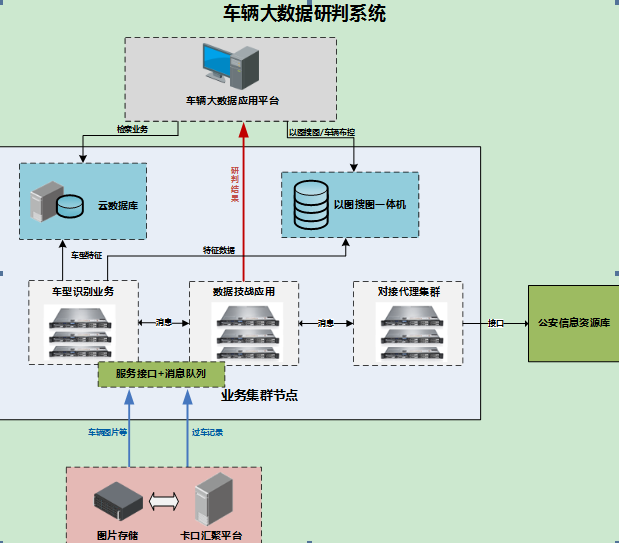

圖 2.2?1系統拓?fù)鋱D
系統架構說明：
卡口匯聚平臺
卡口匯聚平臺實現車卡點位的集中接入與管理，負責向車輛大數據應用系統提供車輛圖片和過車記錄數據，且當車輛大數據系統需要對卡口圖片進行單獨存儲，可按需配置本地存儲或視頻云存儲系統進行車輛圖片的集中存儲。
業務集群系統
車輛大數據業務處理集群-核心業務模塊集群，集成車輛圖片二次分析&&和數據業務分析功能于一體，主要包含：1.）車型識別業務集群--采用storm流式架構技術實現海量圖片的實時二次識別；2.）數據技戰業務集群-實現車輛大數據技戰分析集群功能，可根據系統的規模，進行線性敏捷的業務擴容；3.）對接代理集群-負責和公安信息資源庫對接獲取業務數據，當日過車>500萬圖片規模數據時建議配置,適合于超大規模部署；4.）公安信息資源庫：公安服務資源庫，通常是省廳級或者公安部級，提供“人-車-關系人”綜合研判數據，供數據技戰業務應用使用。
-1.）云數據庫，實現過車數據、車輛信息數據存儲，基于SPARK+SOLR技術，負責進行車型/車牌檢索的海量索引存儲和檢索加速，并對業務系統提供基于Restful API等開放接口的服務；2.）以圖搜圖一體機，集中存儲二次分析服務器所分析提取的車輛特征值，并通過計算特征值之間的匹配相似度，結合車輛大數據應用平臺，實現車輛的布控、以圖搜圖等業務應用。
車輛大數據應用平臺
通過與業務集群系統數據碰撞與分析，實現車輛相關業務應用，如過車查詢、車輛特征檢索、違法查詢、布控與報警管理、以圖搜圖等；并通過建立相關技戰模型，實現晝伏夜出、頻繁過車、首次入城、時空碰撞等技戰應用，提升系統整體業務能力。
同時，系統為“公安偵查辦案”以及“打防控預警”等工作提供相關的情報線索與數據支撐，支持開放通用的車輛大數據平臺功能以滿足不同警種、不同應用系統的實戰應用需求；情報/刑偵/治安等使用單位通過系統發現高危車輛情報信息后，可將相關告警信息下發至轄區派出所、警務站、攔截站、指揮中心、其它警種（如交警）等管理部門或人員，用于執行落地經營、核查攔截。

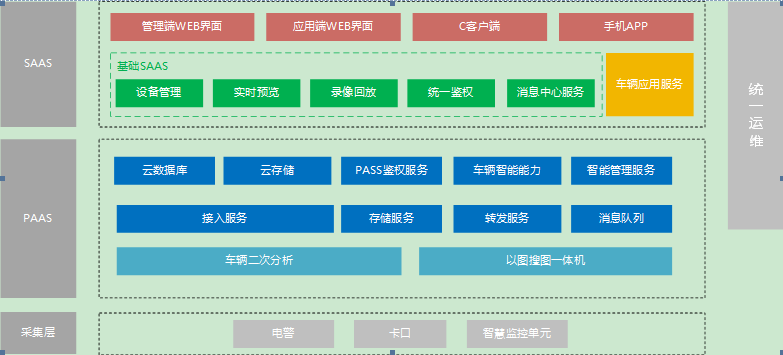

系統整體邏輯架構圖如下，由下至上依次是采集設備層、PAAS層和SAAS層。
圖2.3?1 系統邏輯架構圖
采集設備層包含所有的前端感知設備，與車輛業務相關的電警攝像機、卡口攝像機、智慧監控單元等。
PAAS層實現前端設備的管理和接入，屏蔽各種前端設備的協議差別，對內提供統一的交互協議；完成前端設備所產生的結構化數據（如過車記錄）和非結構化數據（如圖片、視頻等）的存儲并提供統一查詢接口；在對車輛卡口圖像進行相關智能分析服務后，形成統一的智能能力資源池，對SAAS層提供統一的交互協議。
SAAS層包含基礎SAAS、車輛應用服務及業務展示端，依賴SAAS層基礎能力實現設備管理、用戶和權限管理、統一鑒權、消息中心等功能；而車輛應用服務通過封裝車輛智能管理服務和云數據庫提供的能力，對外提供車輛布控庫管理、車輛布控管理、抓拍和報警消息的查詢和檢索（以圖搜圖）功能。并提供統一展示界面，實現業務數據展示與應用，支持管理端web頁面、應用端web頁面、C客戶端和手機APP。
感知防控圈是基礎建設，前端車輛抓拍點位的建設規劃質量、成像效果等因素會直接影響后臺車輛大數據應用系統的應用成效。依據“科學布局、圍繞實戰、建用結合”的建設原則，打造城際、城區、核心三級防控圈，城際防控圈作為城市護城河，通過建設主要進出口車輛卡口點位，率先對車輛所處城市進行定位，最大程度縮小目標活動范圍；城區防控圈覆蓋城市主干道路、城市交通樞紐，捕捉車輛在城區各主要道路的過車記錄，結合過車時間，精準還原車輛行徑軌跡；核心防控圈建設則是對小區、大型企業、特定封閉區域等車輛進出進行管控記錄，實現車輛軌跡刻畫的閉環，三級防控圈真正實現了車輛的“進城可知，軌跡可追，落腳可析”。
大數據技戰應用系統是車輛大數據應用的深度挖掘，系統將數據與業務充分結合，以實戰為目的，利用道路車卡抓拍的過車數據，結合車輛行駛軌跡，通過建立不同技戰模型，不斷和后臺車輛信息庫碰撞比對，實現車輛大數據“事前防控、事中控制、事后偵查”的業務能力。
通過相應技戰模型的建立，對異常車輛、異常車輛人員出現進行實時預警，實現事前防控；通過建設車輛預警任務和車輛布控報警下發，在預警產生后，指揮中心聯動一線警力實現攔截防控，實現異常事件的事中干預控制；通過車輛二次識別分析、車輛技戰法、車輛軌跡還原等，在案件偵查過程中提升車輛數據分析、檢索效率，利用大數據為事后偵查提供便捷。
大數據技術是業界應對快速增長的數據引入的綜合技術集合，是傳統技術的延伸深化，打破煙囪，把所有計算的資源整合成計算資源池，所有存儲的資源整合成存儲資源池，實現資源的集約化管理與使用。
車輛大數據平臺引入典型的云計算、大數據技術，云存儲（可選，圖片需要二次存儲情況下）能夠輕松處理海量的音視頻等非結構化數據，對數據進行存儲，提供快速的分析基礎技術，能夠發現更多視頻和圖片以及業務數據中的關聯情況，為業務處理和決策分析提供強力的支持。
AR立體指揮平臺，以高點AR視頻感知為基礎，整合各實戰子系統資源，包括卡口系統、道路視頻監控系統、車輛管控系統、移動執法調度等，利用AR增強現實、各子系統通虛擬標簽方式進行“無縫”集成，增強實時感知數據與信息數據的結合，突破指揮中心傳統指揮模式，構建面向AR立體指揮中心全域覆蓋的立體監控指揮平臺，實現可視、可控、可調度，實現指揮管控業務可視化，提高指揮工作效率。
根據項目實際業務需求，系統可分別在單網環境、雙網環境部署應用，并根據不同邊界網絡環境，提供對應解決方案。同時，可與三方卡口平臺對接，實現車輛數據的集中匯聚與管理；與公安系統對接，實現公安信息數據同步與碰撞工作；與三方業務系統對接，提供數據分析結果，更好的服務公安各業務系統的不同業務需求。
采用標準視圖庫架構體系，屏蔽前端設備的協議差異，實現多方前端設備的標準接入。接入服務集群管理著大量的前端設備，為了保障系統的高性能，接入服務采用分布式架構，有管理節點和子節點，可通過子節點的橫向擴張，增加前端接入設備的能力，完成海量前端設備的穩定接入，同時，前端設備以負載均衡的方式接入不同子節點，保障單節點故障時系統的高可靠性。平臺提供設備的統一管理服務，屏蔽設備差異，并向上提供管理邏輯設備的標準接口，實現業務邏輯與設備協議之間的解耦。
另外，平臺設計采用微服務化理念，實現了各項平臺服務能力的組件化和服務化。各功能模塊（接入、存儲、轉發、智能服務等）內部運作具備負載均衡能力，保障系統整體運轉的高效性與高可靠性，對外提供統一服務接口，使得各服務之間的交互更加便捷與高效。
雖然很多前端車輛卡口相機支持車輛屬性的提取分析，但其提取分析的車輛信息較為基礎、單薄，利用車輛二次識別功能，可以提取細化的車輛信息，如車輛號牌、車身顏色、車輛品牌、車輛類型等信息。另外，還可將非結構化車輛圖像數據，轉化為可準確描述、理解、查詢的結構化描述信息，破解了傳統單純依賴車牌或車標識別，難以準確、快速鎖定目標車輛及人員的難題。
圖2.5?1 車輛圖片二次分析系統
1) 品牌型號識別服務
對提交的圖片中的車輛進行品牌型號的識別，識別結果包括廠家品牌（車標，如：本田）、車輛子型號（如：雅閣），能夠區分出廠年份的款式還應該包括年份（如：2008款）。共支持200種車輛品牌識別，3000種車型識別。
2) 車身顏色識別服務
對提交的圖片中的車輛進行車身的顏色的識別，以判斷其為白色、橙色、粉色、黑色、紅色、黃色、灰色、藍色、綠色、紫色、棕色中的哪一種。
3) 車輛類型識別服務
對提交的圖片中的車輛進行車輛類型的識別，以判斷其為大客車、大貨車、中貨車、小轎車、面包車、小貨車、中客車、SUV、MPV、皮卡、微型車11種車型的哪一種。同時還可對支持消防車、渣土車、押運車、工程搶修車、救援車等多種特殊進行車輛識別。
在實戰中，經常會發現，很多不法分子為了遮掩逃竄行蹤，會在車輛行駛途中換、篡改、遮擋、拆卸車牌，或使用假牌、套牌，這種情況通過車牌號碼來跟蹤車輛行駛軌跡，可能會出現行車軌跡不符邏輯或車輛信息大相徑庭等情況，干擾執法人員追蹤車輛軌跡。
車輛圖片二次分析技術，在對車輛號牌、車身顏色、車輛品牌、車輛類型等信息識別的基礎上，還支持車輛唯一性局部特征進行分析、識別、提取。在實戰應用中，將圖片中識別的信息，與通過車牌號從車管數據庫中查詢到的車輛信息進行比對，進行假牌、套牌可疑度評價，在發現基礎車輛信息被更改，無法刻畫真實車輛軌跡時，通過車輛局部特征的框選后以圖搜圖，輔助找尋車輛篡改后的信息，從而刻畫出車輛真實行徑路線。
目前支持車輛年檢標、紙巾盒、擺件、掛件、遮陽板等特征信息識別，可根據這些局部特征，來輔助完善車輛信息。
通過AR等技術與視頻圖像算法、視頻壓縮及傳輸、云計算、大數據等科學技術的深度融合，視頻監控系統作為關鍵性內容的輸入端和圖像、數據的處理端，立足VR/AR用戶體驗，可以有效針對虛擬現實場景，強化其內容拼接、色差消除、景深調整、數據處理、結構化數據提取和分析等技術處理效果，為用戶提供浸入式的視頻感知體驗，助力AR產品實現良好的體感交互，為視頻監控行業創造出嶄新的行業應用和市場需求，特別是在車輛實戰立體指揮領域得到更為廣泛的應用。
